Приложение 1. Монтаж оборудования

1. Общие положения.

Перед монтажом обязательно прочитайте данное руководство до конца!

Все действия, изложенные в инструкции по монтажу, носят рекомендательный характер. Для гарантированной работы вашего устройства — по всем монтажным работам рекомендуем обратиться к специалистам или заказать услугу монтажа у производителя (отдельная услуга — оплачивается отдельно — к вам приедет специалист и квалифицированно проведет все регламентированные установочные работы).

Если же вы произведете монтаж сами, согласно инструкции или руководствуясь своими знаниями, и у вас что то не заработает или выйдет из строя — ПРОИЗВОДИТЕЛЬ ОТВЕТСТВЕННОСТИ НЕ НЕСЕТ! (см. договор и гарантийные обязательства сторон)

! ВНИМАНИЕ !
Обязательно убедитесь что вилка вашего устройства (к которому производится подключение микромаркета) отсоединена от сети питания (220В).

Монтаж оборудования производится строго на выключенных от сети питания приборах. Для монтажа рекомендуется использовать защитную одежду (как для тела, рук, так и для глаз). Так же рекомендуется использовать только сертифицированный инструмент. И все работы производить в строгом соответствии с условиями техники безопасности.

Так же рекомендуем производить монтаж с привлечением дополнительного помощника — для удобства и ускорения процесса монтажа.

2. Примерный перечень необходимых для монтажа инструментов и расходных материалов (в комплект поставки не входит):

● Мультиметр

● Набор отверток (прямая и шлицевая)

● Шуруповерт (с набором бит: PH1, PH2 и др.)

● Набор сверел (3мм, 6мм, 10мм)

● Коронка по металлу 15мм

● Киянка резиновая

● Плоскогубцы (пассатижы)

● Бокорезы (кусачки)

● Пинцет

● Клёпольщик

● Набор крепежа (шурупы / вины / заклепки)

● Гофра эластичная (внутренний диаметр 12мм, внешний — 15.6мм)

● Канцелярский нож

● Вилка электрическая

● Хомуты

● Термоусадка

● Изолента

3. Подготовительные работы.

Установочные работы будем проводить в самом простом случае — на примере подключения микромаркета к холодильнику без электрического замка.

Для начала работы — рекомендуем подготовить рабочее пространство и организовать рабочее место — разложить необходимый инструмент так, что бы он был легко доступен и не мешал работе при монтаже.

Рекомендуем позаботиться о дополнительном освещении — подойдет любая переноска или светильник

Монтаж будет производится на противоположную к открытию часть двери.

Для начала работы необходимо аккуратно снять стекло дверцы холодильника (или саму дверцу). Сперва аккуратно с помощью пинцета или тонкогубцев извлекается уплотнительная резинка из дверцы холодильника и откладывается в сторону (запомните и не перепутайте сторону, которой уплотнительная резинка вставлена в пазы в дверце холодильника). Далее, тонким сверлом высверливаются заклепки, удерживающие рамку стекла в двери, с той стороны, которая открывается наружу.

Если вы снимаете дверцу — то вам нужно получить доступ к верхней и нижней петле двери холодильника (см. руководство по эксплуатации холодильника) — мы этого делать не будем.

Когда стекло будет извлечено, рекомендуем поставить его в сторону, что бы не мешало дальнейшим действиям, на подкладку, что бы не испортить — до конца монтажа оно нам не понадобится.

На этом подготовительные работы завершены.

4. Где сверлить отверстия.

Для сверления отверстий для прокладывания кабелей — используется коронка по металлу 15 мм. Отверстия в рамке двери сверлятся в двух местах:

➔ Первое (Отверстие 1): на высоте установки терминала микромаркета (примерно 170см) — на высоте глаз среднего человека или чуть ниже.

➔ Второе (Отверстие 2): в верхней рамке двери перпендикулярно полу.

➔ Третье отверстие (Отверстие 3) сверлится в стенке холодильника для доступа к блоку питания внутри холодильника.

На этом этап этап работы со сверлением крупных отверстий (коронкой 15мм) завершен.

5. Как прокладывать кабели.

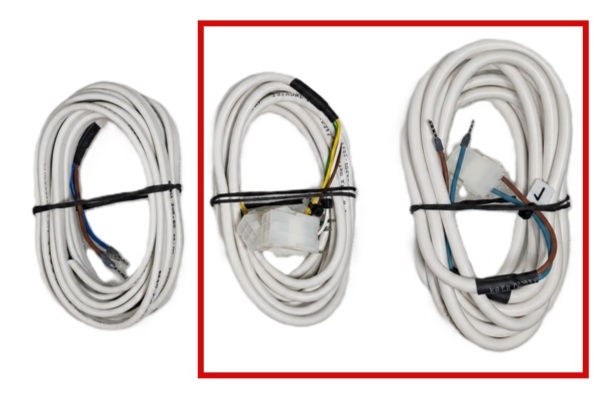

Используемые кабели (см. фото ниже):

➔ Для 220В используется кабель ШВВП 3*0,5* (левый).

➔ Кабель КСПВГ 4*0,35* (средний).

➔ Кабель ПВС 2*0,75* (правый).

* смотри номенклатуру на самих кабелях.

Сперва подготовим два кабеля для прокладки внутри дверцы холодильника. Используем два кабеля с бирками (см. фото выше — два правых, обведенные красной рамкой). Третий кабель, без бирок (левый), отложим в торону это кабель подключения блока питания к сети 220В — он понадобится позже.

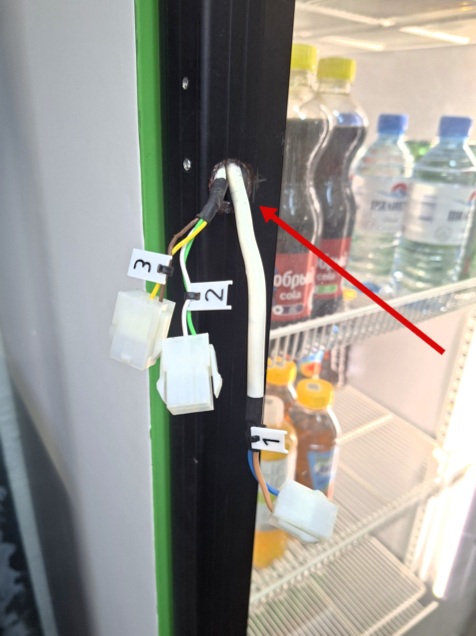

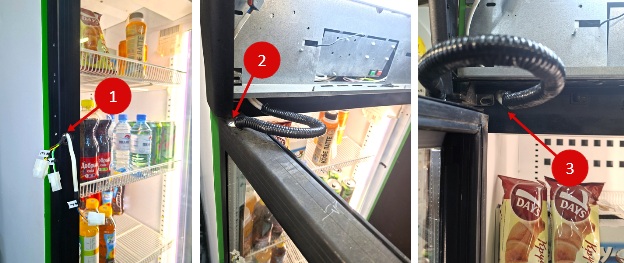

Оба кабеля аккуратно вставляются в Отверстие 1 в двери холодильника, бирками наружу. И протягиваются в рамке двери наверх и выводятся в Отверстие 2 сверху рамки двери холодильника как показано на фото снизу. Для успешного монтажа — необходимо оставить примерно 7-10см свободного кабеля с бирками со стороны дверцы холодильника снаружи.

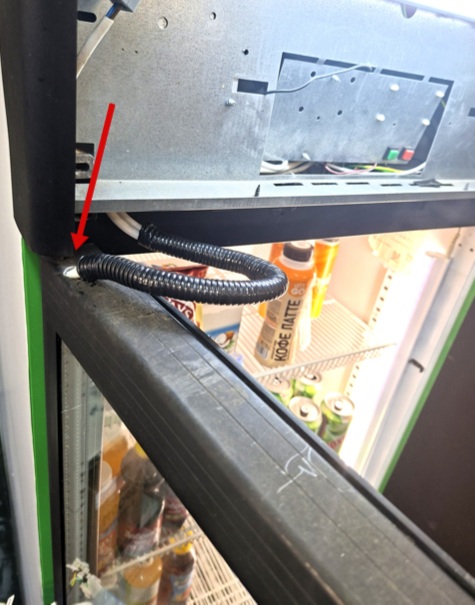

Теперь, сверху выпущенные кабели через Отверстие 2 одеваются в эластичную гофру, необходимо сделать «петлю» с кабелем в гофре примерно 10см, для свободного открытия дверцы холодильника и во избежания порчи (перетирания кабелей) — как показано на фото выше. Гофра аккуратно вставляется в Отверстие 2 на 1см и внутри рамки двери стягивается тонким хомутом, чтобы зафиксировать ее внутри дверцы и не допустить выскакивания гофры наружу, нарушая эстетику внешнего вида вашего холодильника.

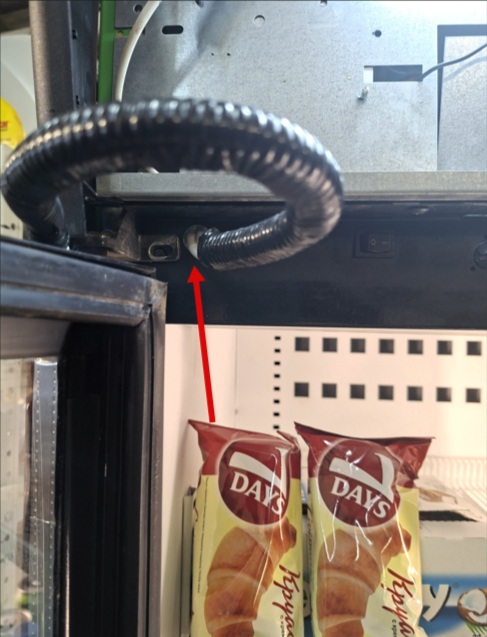

Также с другой стороны гофрированной петли — гофра с кабелем вставляется в Отверстие 3 на 1см и так же фиксируется внутри холодильника тонким хомутом (см фото выше), оставляя оставшиеся провода внутри холодильника.

На этом этап прокладывания кабелей внутри дверцы холодильника завершен.

Так же сейчас можно установить стекло дверцы холодильника обратно в рамку двери холодильника. Для этого стекло аккуратно вставляется в не открученную рамку и резиновой киянкой легкими постукиваниями вставляется в пазы до фиксации. Далее устанавливается снятая рамка дверцы холодильника и фиксируется заклепками. После чего вставляется уплотнительная резинка в пазы в дверце холодильника.

6. Как подключать кабели со стороны контроллера.

!ВНИМАНИЕ!
Кабели подключаются СТРОГО по биркам. В случае неверного подключения (не согласования номеров на бирках) — система выйдет из строя — это НЕ гарантийный случай! (см. договор и гарантийные обязательства сторон)

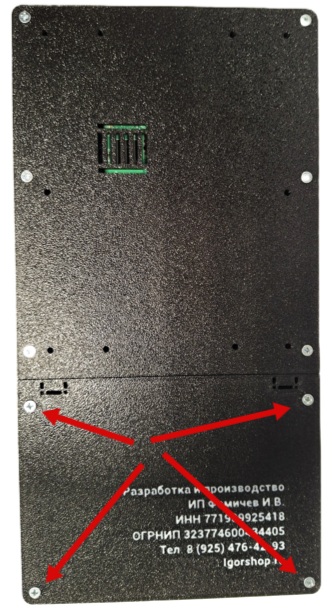

Для доступа к проводам внутри контроллера, вам необходимо открутить 4 винта (с помощью отвертки или шуроповерта) на нижней крышке контроллера (см фото снизу).

Снять крышку. Подключить провода в соответствии с вышеизложенной инструкцией. Аккуратно с помощью кусачек или канцелярского ножа выкусить пластик по подготовленным прорезям из крышке — с той стороны, где у вас будут заходить провода в контроллер. И потом, аккуратно проложив в прорезанное отверстие провода поставить крышку на место. И закрутить 4 винта обратно.

Все провода подключаются СТРОГО по биркам:

✓ бирка 1 — к бирке 1.

✓ бирка 2 — к бирке 2.

✓ бирка 3 — к бирке 3.

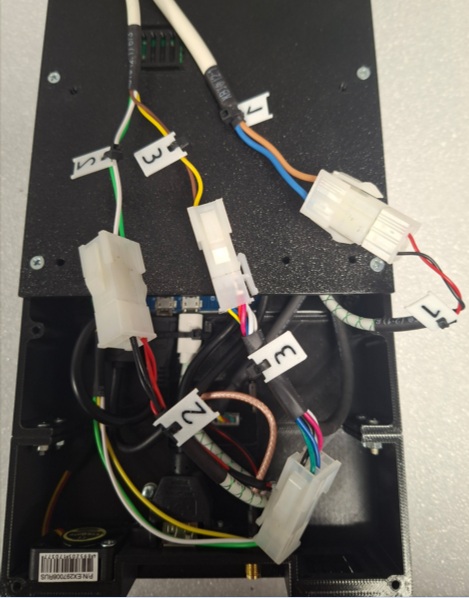

Подключать, как показано на фото снизу. Все провода с бирками укомплектованы и подписаны — внутри комплекта поставки.

7. Установка контроллера микромаркета.

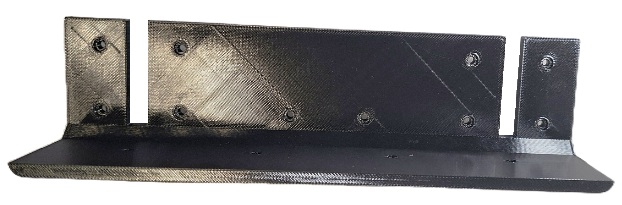

Теперь все готово к установке контроллера на дверцу холодильника. Для этого вам необходимо взять угловой держатель контроллера (см. фото снизу).

С той стороны где есть прорези вам необходимо пропустить кабели питания к дверце холодильника. И с помощью отвертки или шуроповерта прикрутить держатель на 5 винтов (входят в комплект поставки) к самому контроллеру (кабели от контролера должны попасть в один — нижний паз в держателе).

Теперь контроллер с угловым держателем закрепляется на дверце холодильника с помощью 3-4 шурупов по металлу (входят в комплект поставки) или винтами и кепками с внутренней резьбой (не входит в комплект поставки).

Итог данного этапа: контроллер закреплен на дверце холодильника, со всеми подключенными к нему проводами.

8. Как подключать кабели со стороны блока питания.

!ВНИМАНИЕ!
Кабели подключаются СТРОГО по инструкции, соблюдая полярности. В случае неверного подключения (несоответствия подключения полярностей или неверного подключения кабеля к другим выходам блока питания)   — система выйдет из строя — это НЕ гарантийный случай! Строго соблюдайте тип кабеля и цвета подключаемых проводов. (см. договор и гарантийные обязательства сторон)

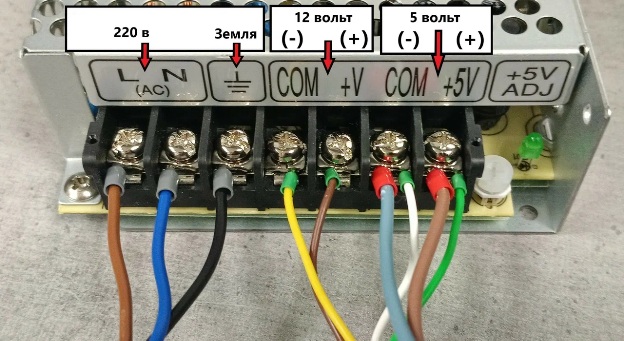

Для подключаются проводов к блоку питания, необходимо ослабить соответствующий винт на блоке питания и аккуратно вставить штыревой наконечник провода в гнездо (под винт), затем затянуть винт на блоке питания.

Для 220В используется кабель ШВВП 3*0,5* (это три левых провода):

➔ Коричневый — Фаза (L)

➔ Синий — Ноль (N)

➔ Черный — Земля (GND)

Кабель КСПВГ 4*0,35* (это средние и правые «тонкие» провода):

➔ Белый — правый COM (рядом с +5V на картинке снизу)

➔ Зеленый — +5В (+5V на картинке снизу)

➔ Желтый — средний COM (рядом с +V)

➔ Коричневый — +12В (средний +V)

Кабель ПВС 2*0,75* (это два правых «толстых» провода):

➔ Синий — правый COM (рядом с +5V на картинке снизу)

➔ Коричневый — +5В (+5V на картинке снизу)

* смотри номенклатуру на самих кабелях.

! Подключать СТРОГО как показано на картинке снизу !

Названия всех кабелей можно прочитать на самих кабелях, размотав их и изучить номенклатуру на самом кабеле.

9. Установка блока питания внутри холодильника.

!ВНИМАНИЕ!
Все монтажные работы с питанием 220В проводить строго в соответствии с правилами техники электробезопасности при работе с сетью 220В.

На этом этапе вам предоставляется полная свобода для творчества. Блок питания можно крепить куда угодно. Даже на заднюю стенку холодильника. Однако мы рекомендуем вскрыть верхнюю(или нижнюю) панель вашего холодильника и установить блок питания контроллера микромаркета в рабочую зону холодильника, к компрессору — именно туда подходят провода питания вашего холодильника.

10. Подключение блока питания к сети 220В.

!ВНИМАНИЕ!
Все монтажные работы с питанием 220В проводить строго в соответствии с правилами техники электробезопасности при работе с сетью 220В.

От блока питания на сеть 220В выходит провод с неразведанными жилами. Здесь необходимо принять решение — будете ли вы подключаться к независимой розетки 220В, или жеподключение будет к сети питания холодильника. Можно подключится на вход питания. Для этого нужно будет установить стандартную вилку 220В (в коплдект поставки не входит — можно приобрести в любом строительном или хозяйственном магазине).

Однако более оптимальное подключение будет если подключится на подсветку холодильника, потому что как правило для подсветки холодильника предусмотрена отдельная кнопка включения/выключения. Рекомендуем подключатся именно к ней, проверив мультиметром что на неё приходит 220В.

11. Окончательная сборка.

На этом этапе производится окончательная установка всех защитных кожухов, панелей, уплотнителей, рекламных щитков на ваш холодильник. Так же на выступающие шурупы и винты устанавливаются декоративные колпачки под цвет вашего холодильника. Возвращаться эстетически приятный вид.

Далее, холодильник окончательно устанавливается на подготовленное под него место и подключается к сети питания.

При необходимости производится уборка места сборки и подключения. Рекомендуется применить хозяйственные инструменты — веник и совок, при необходимости — швабра с тряпкой для влажной уборки. (Данный уборочный инвентарь в комплект поставки не входит).

На этом установка и подключение вашего микрометеорита завершено.
